應用于各種懸浮液的固液分離,適用范圍廣, .適用于醫藥.食品.化工.環保.水處理等工業領域.
工作原理及結構特點
懸浮液用泵送入濾機的每個密閉的濾室, 在工作壓力的作用下,濾液透過濾膜或其它濾材,經出液口排出,濾渣則留在框內形成濾餅,從而達到固液分離.

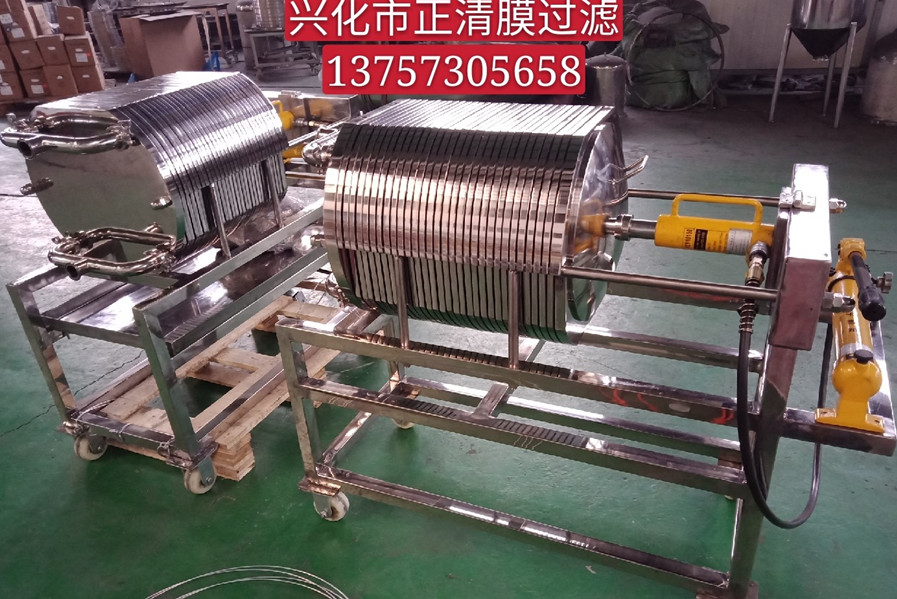

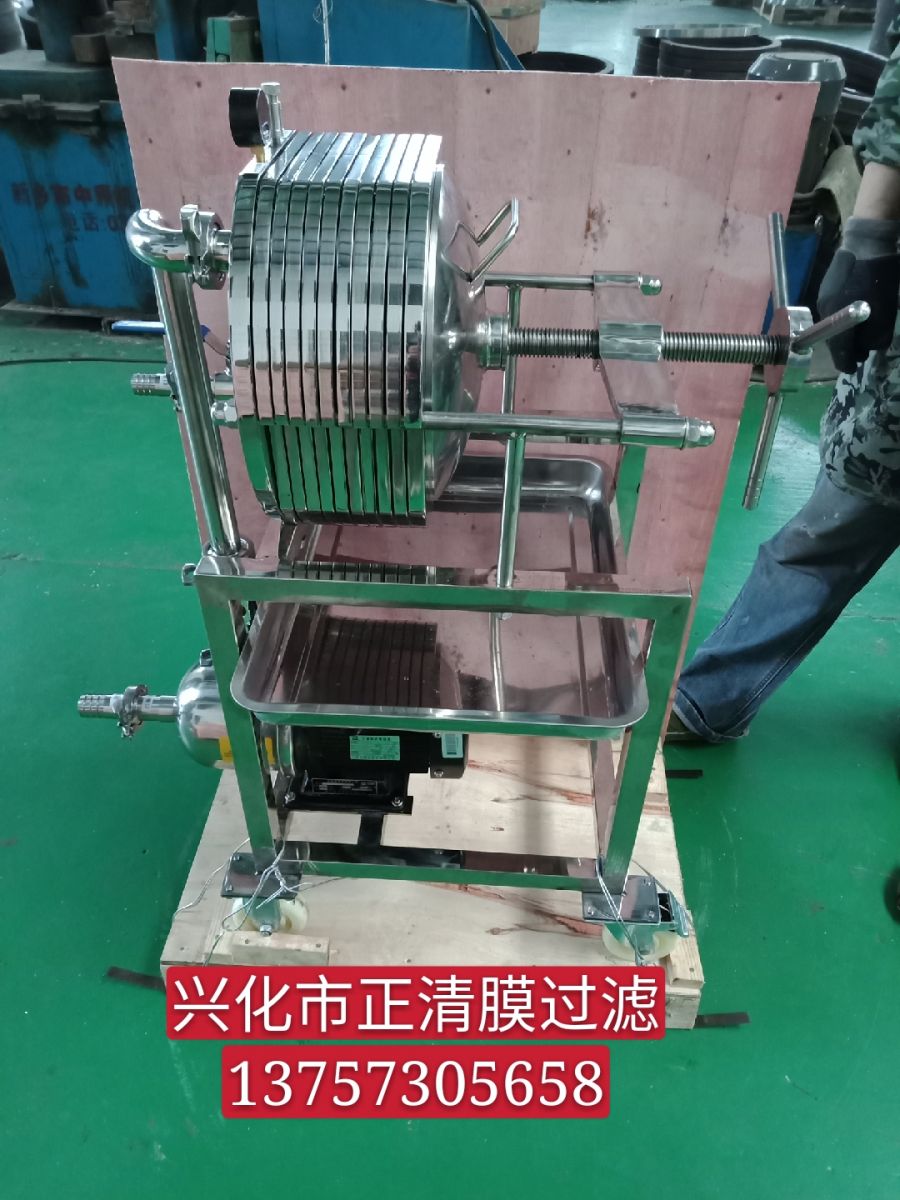

產品特點
本機均采用SUS304或SUS316L優質不銹鋼材料制造,耐腐蝕,經久耐用,本機濾板采用螺紋狀結構,可根據不同過濾介質和生產工藝(初濾.半精濾.精濾)要求,更換不同濾材,直接用微孔濾膜能達到無菌的目的.用戶還可以根據過濾量的大小,相應減少或增加層數,使之流量適合過濾要求,400以上過濾器為增加流量、進出液口設計成雙進雙出，本機工作時加壓密封過濾,液料無損耗,液體澄清度好,又能滿足生產需要,本機所有密封部件采用硅橡膠密封圈,耐高溫.無毒.無滲漏,密封性能好又能提高過濾精度。
技術參數
| 型號 |
規格
(mm) |
層數 |
過濾面積
(m2) |
濾材尺寸
(mm) |
精度
(um) |
過濾壓力
(Mpa) |
水流量
(T/h) |
電機功率
(Kw) |
外形尺寸
(mm) |
進口
(mm) |
出口
(mm) |
| ZQMWS |
φ100 |
10 |
0.078 |
φ100 |
0.2-10 |
0.3 |
0.8 |
0.37 |
600×300×600 |
19 |
19 |
| ZQMWS |
φ150 |
10 |
0.17 |
φ150 |
0.2-10 |
0.3 |
1.5 |
0.37 |
650×380×650 |
25 |
2 |
| ZQMWS |
φ200 |
10 |
0.314 |
φ200 |
0.2-10 |
0.3 |
2 |
0.37 |
650×400×700 |
25 |
20 |
| ZQMWS |
φ300 |
10 |
0.7 |
φ300 |
0.2-10 |
0.3 |
3 |
0.55 |
700×5200×800 |
25 |
20 |
| ZQMWS |
φ400 |
10 |
1.25 |
φ400 |
0.2-10 |
0.3 |
5 |
0.75 |
900×600×1000 |
38 |
25 |
| ZQMWS |
φ400 |
16 |
2. |
φ400 |
0.2-10 |
0.3 |
8 |
1.5 |
1000×600×1200 |
38 |
25 |
| ZQMWS |
φ400 |
32 |
4. |
φ400 |
0.2-10 |
0.3 |
14 |
2.2 |
1000×600×1500 |
38 |
25 |
| ZQMWS |
φ500 |
16 |
3. |
φ500 |
0.2-10 |
0.3 |
10 |
3.0 |
1200×700×1400 |
38 |
25 |
| ZQMWS |
φ500 |
32 |
6. |
φ500 |
0.2-10 |
0.3 |
20 |
3.0 |
1200×700×1800 |
45 |
38 |
| ZQMWS |
φ600 |
36 |
10 |
φ600 |
0.2-10 |
0.3 |
35 |
3.0 |
1300×800×2000 |
45 |
38 |
| ZQMWS |
400×400 |
20 |
3.2 |
400×400 |
0.2-10 |
10 |
1.5 |
3.0 |
1350×600×1000 |
38 |
| ZQMWS |
400×400 |
50 |
8 |
400×400 |
0.2-10 |
0.3 |
28 |
3.0 |
2500×600×1100 |
45 |
38 |
| ZQMWS |
500×500 |
40 |
10 |
500×500 |
0.2-10 |
0.3 |
35 |
3.0 |
2200×6400×1300 |
50 |
40 |
| ZQMWS |
600×600 |
50 |
18 |
600×600 |
0.2-10 |
0.3 |
60 |
3.0 |
3000×800×1400 |
50 |
40 |
注：需要面積加大可定做，增壓泵需防爆電機和格蘭富泵補差價， 20層以上為雙進雙出加大流量。本臥式板框過濾器最大可加工100層，采用液壓壓緊。
|
